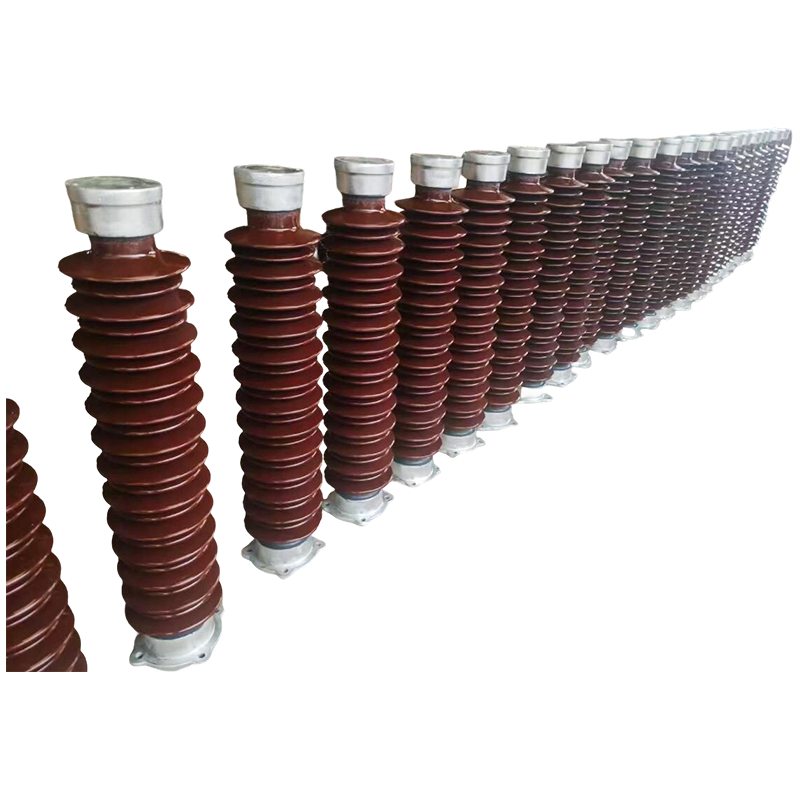

支柱绝缘子
中低压母线

支柱绝缘子

支柱绝缘子在绝缘管型母线系统中通过结构优化而被取消或替代，绝缘管型母线直接固定在钢构架上或混凝土支架上，具有较强抗震动能力。允许应力是矩形母线的4倍，在50kA短路电流情况下，Φ100×6mm管型母线悬空跨距可达9米，采用母线托架支撑时跨距可达13米，可直接进入高压室与户内限流电抗器或10千伏开关柜连接，减少了相应的支柱绝缘子、母线金具和建构架基础。母线采用明敷方式，使用专用支架支撑，支架间距≥275mm，跨距6m～13m时需安装固定支架。支柱绝缘子设计满足地震工况要求，水平加速度0.20g、垂直加速度0.15g，震动频率20Hz，耐受正弦波3周波，安全系数大于1.67，保证在地震和短路同时作用下正常运行，适用于海拔≤4000米。

联系我们
上一个：各类金具
下一个：超高压镁铝合金管母线
  • 支柱绝缘子
  • 支柱绝缘子

  • 技术优势

    结构简化与安装便捷：绝缘管型母线直接固定在钢构架或混凝土支架上，取消了穿墙套管和支柱绝缘子，采用明敷方式，使用管型母线专用支架支撑，支架间距≥275mm，跨距6m～13m时安装固定支架。


    机械强度高与支撑跨度大 ：绝缘管型母线的允许应力为矩形母线的4倍，可承受较大短路电流。在50kA短路电流情况下，Φ100×6mm管型母线悬空跨距达9米，使用母线托架支撑时跨距可达13米，母线可直接进入高压室与户内限流电抗器或10千伏开关柜连接，减少了相应的支柱绝缘子、母线金具和建构架基础。


    抗震性能强：产品设计考虑地震工况，水平加速度20g、垂直加速度0.15g，震动频率20Hz，耐受正弦波3周波，安全系数大于1.67，保证在地震和短路同时作用下正常运行。


    环境适应性强：适用于海拔≤4000米、污秽等级Ⅴ级（严重污秽）环境，设计爬电比距31mm/kV，室外终端头安装增爬器后总爬距不小于680mm。
